Quand on parle de transmission mécanique, la roue dentée fait partie des composants incontournables. On la retrouve partout, souvent sans qu’on y prête attention : machines industrielles, lignes de production, robots, convoyeurs, systèmes d’entraînement. Pourtant, derrière cet élément en apparence simple se cache une vraie science de la précision.
Dans cet article, on vous explique clairement ce qu’est une roue dentée, comment elle fonctionne, quels sont ses différents types, ses matériaux, ses applications et les critères à prendre en compte pour bien la choisir.
Définition d’une roue dentée
Une roue dentée est un composant mécanique circulaire dont le pourtour est découpé en dents régulières. Ces dents lui permettent de s’engrener avec une autre roue dentée ou avec une crémaillère afin de transmettre un mouvement et une puissance mécaniques.
Contrairement à une transmission par friction (comme une courroie lisse), la transmission par engrènement est positive : il n’y a pas de glissement. Le mouvement est précis, répétable et synchronisé, ce qui explique pourquoi les roues dentées sont si largement utilisées dans l’industrie.

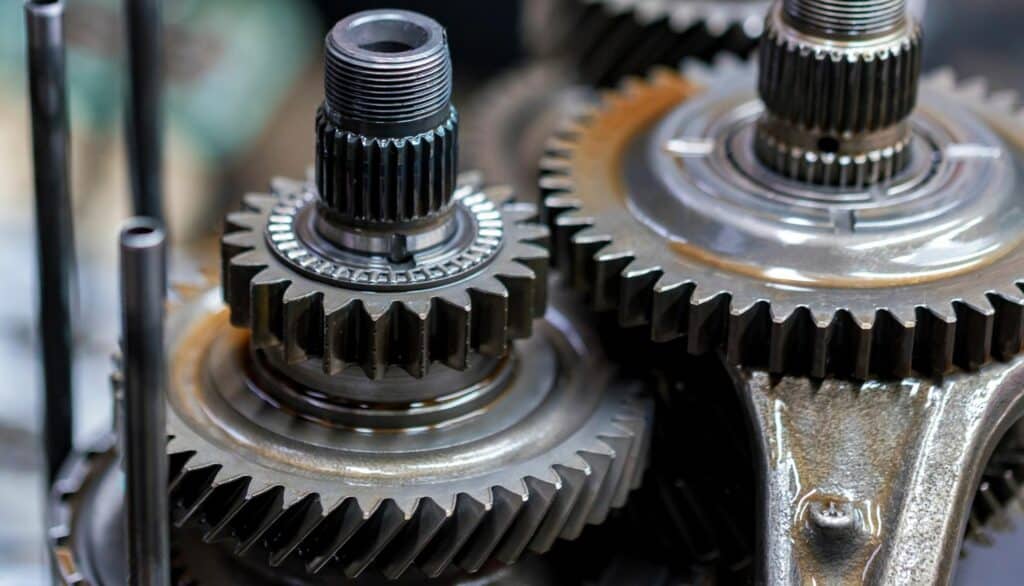

En pratique, une roue dentée ne travaille presque jamais seule. Elle fait partie d’un engrenage, c’est-à-dire d’un ensemble de roues dentées en interaction.
Comment fonctionne une roue dentée ?

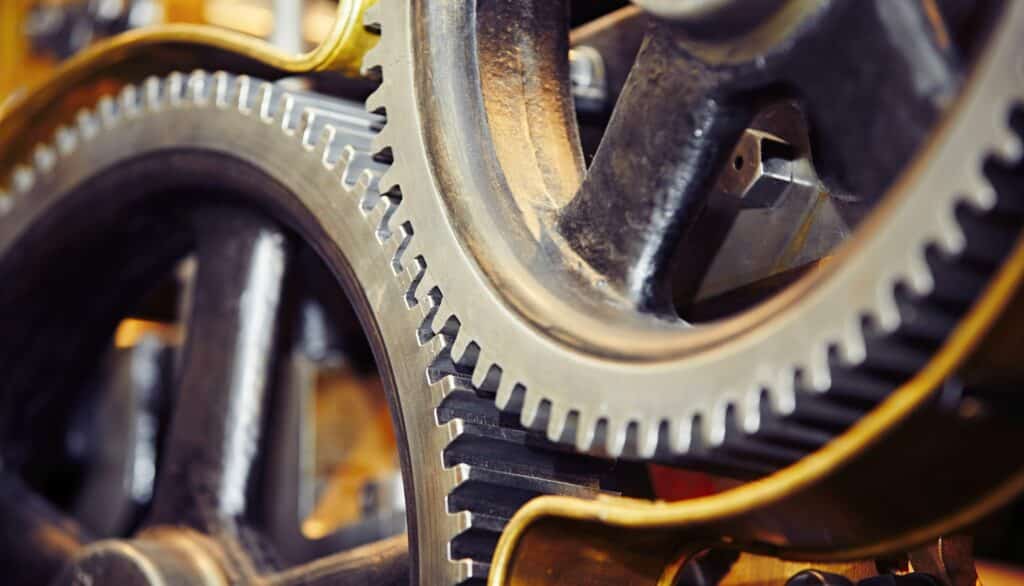

Le principe est simple : lorsque la première roue dentée tourne, ses dents s’engrènent avec celles de la roue suivante. Ce contact dent contre dent permet de transmettre le mouvement de rotation.
Selon le diamètre des roues et le nombre de dents, on peut :
- augmenter ou réduire la vitesse de rotation
- augmenter ou réduire le couple
- inverser le sens de rotation
- transformer un mouvement de rotation en translation (avec une crémaillère)
Le rapport de transmission dépend directement du nombre de dents de chaque roue. C’est l’un des grands avantages des roues dentées : tout est calculable et maîtrisé.
Les principaux types de roues dentées
Il existe plusieurs types de roues dentées, conçues pour s’adapter aux contraintes mécaniques, aux axes de rotation et aux performances attendues.
Roue dentée droite
C’est la plus courante. Les dents sont parallèles à l’axe de rotation. Elle est simple à fabriquer, économique et efficace, mais peut générer du bruit à grande vitesse.
Roue dentée hélicoïdale
Les dents sont inclinées par rapport à l’axe. L’engrènement est progressif, ce qui réduit le bruit et les vibrations. En contrepartie, elle génère un effort axial supplémentaire.
Roue dentée conique
Utilisée lorsque les axes de rotation se croisent, souvent à 90°. On la retrouve par exemple dans certains renvois d’angle.
Roue dentée à denture intérieure
Les dents sont situées à l’intérieur du diamètre. Ce type de roue permet des montages compacts et est fréquent dans les réducteurs.
Roue dentée et crémaillère
Ici, la roue dentée engrène avec une barre dentée droite. Ce système permet de transformer un mouvement de rotation en mouvement linéaire.
Les matériaux des roues dentées
Le choix du matériau est déterminant pour la performance, la durée de vie et le coût de la roue dentée.

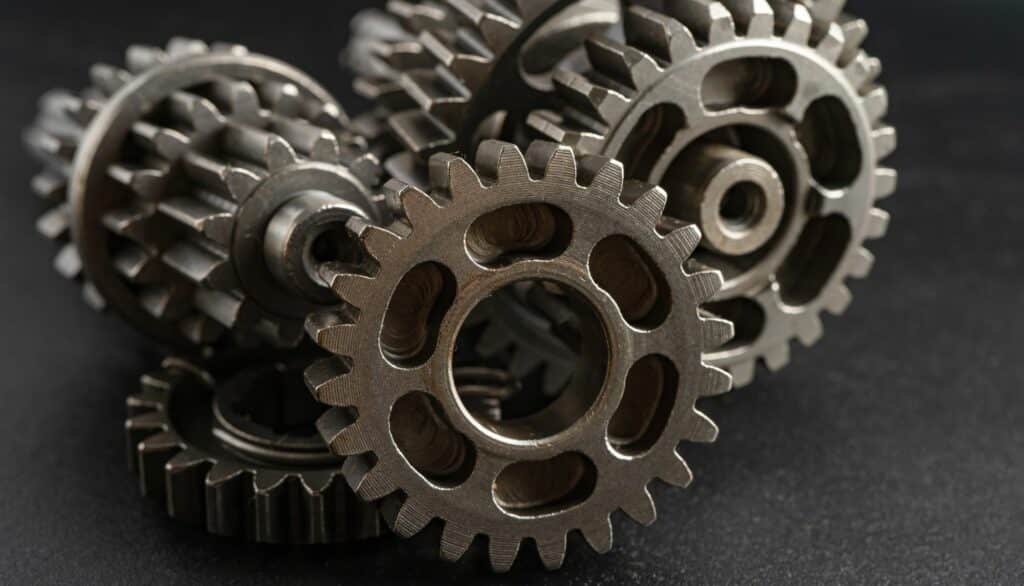

Roues dentées métalliques
Traditionnellement fabriquées en acier, en acier inoxydable ou en laiton, elles offrent une excellente résistance mécanique et supportent des charges élevées. Elles sont souvent utilisées dans des environnements contraignants, mais nécessitent généralement une lubrification.

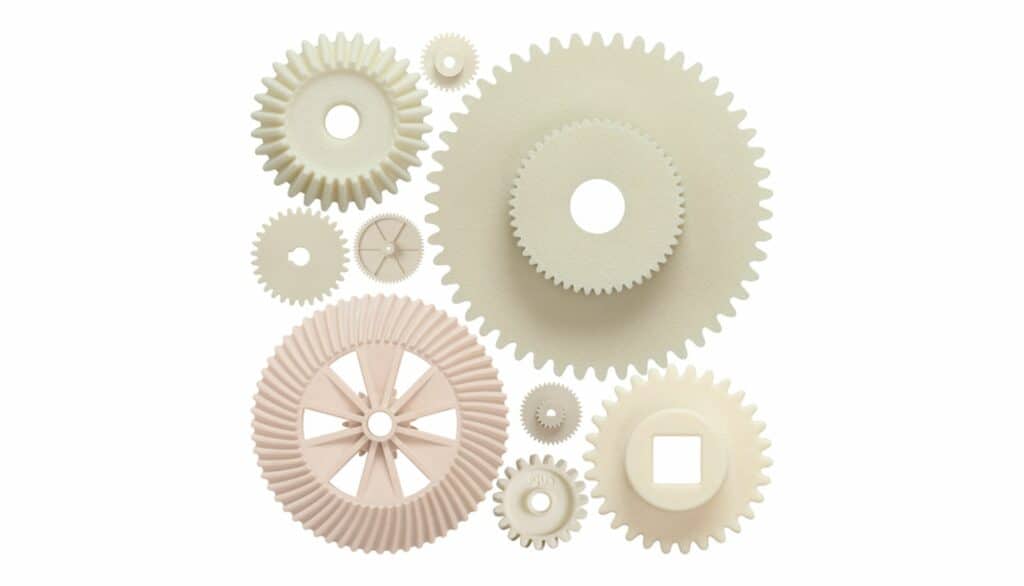

Roues dentées en polymère
De plus en plus répandues, les roues dentées en plastique technique ou en polymère haute performance présentent de nombreux avantages :
- fonctionnement silencieux
- absence ou forte réduction de lubrification
- résistance à la corrosion
- poids réduit
Les avancées en tribologie ont largement amélioré leurs performances. Pour approfondir le sujet, vous pouvez consulter cet article détaillé sur les avantages des roues dentées en polymère.
Fabrication d’une roue dentée
La fabrication d’une roue dentée demande une grande précision. Selon le matériau et le niveau de performance attendu, plusieurs procédés sont utilisés :
- usinage (taillage, fraisage, rectification)
- moulage par injection pour les polymères
- impression 3D pour les prototypes ou petites séries
Chaque méthode a ses avantages en termes de coût, de précision et de délai. Si le sujet vous intéresse, cet article explique en détail les étapes de fabrication des roues dentées.
Applications industrielles des roues dentées
Les roues dentées sont présentes dans presque tous les secteurs industriels :
- automatisation et robotique
- machines-outils
- systèmes de convoyage
- emballage et conditionnement
- agroalimentaire
- énergie et environnement
Dès qu’un mouvement doit être transmis de manière fiable, répétable et précise, la roue dentée est une solution naturelle.
Comment choisir une roue dentée ?
Le choix d’une roue dentée ne se fait jamais au hasard. Plusieurs critères techniques doivent être pris en compte.
| Critère | Pourquoi c’est important |
| Module et nombre de dents | Déterminent le rapport de transmission |
| Couple à transmettre | Impact direct sur le matériau et la taille |
| Vitesse de rotation | Influence le bruit et l’usure |
| Environnement | Température, humidité, poussière, produits chimiques |
| Maintenance | Lubrification possible ou non |
Un bon dimensionnement permet d’optimiser la durée de vie du système tout en réduisant les coûts de maintenance.

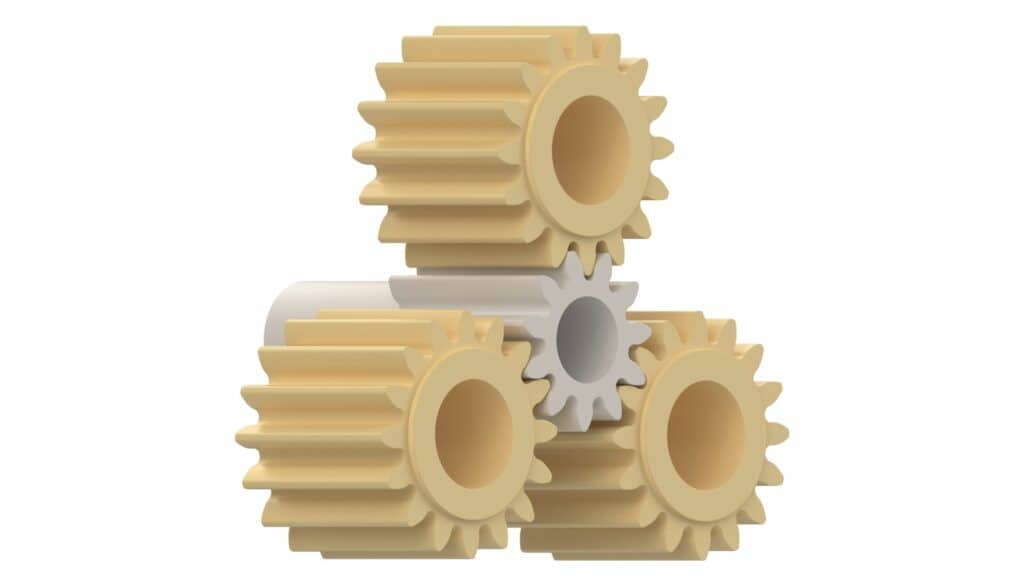

Roues dentées et solutions modernes
Aujourd’hui, les fabricants proposent des solutions de plus en plus adaptées aux contraintes industrielles modernes : fonctionnement sans lubrification, réduction du bruit, intégration dans des environnements sensibles.
FAQ – Tout savoir sur les roues dentées
Une roue dentée peut-elle fonctionner sans lubrification ?
Oui, certaines roues dentées en polymère sont conçues pour fonctionner à sec, ce qui réduit la maintenance et les risques de contamination.
Quelle est la durée de vie d’une roue dentée ?
Elle dépend du matériau, du dimensionnement, de la charge, de la vitesse et des conditions d’utilisation. Une roue bien choisie peut fonctionner pendant plusieurs années sans défaillance.
Peut-on remplacer une roue dentée métallique par une roue dentée en polymère ?
Dans de nombreux cas, oui. À condition de bien analyser les contraintes mécaniques et thermiques, les roues dentées en polymère peuvent être une alternative performante et durable.
