Le bon fonctionnement d’un système mécanique repose souvent sur des composants invisibles mais critiques. Parmi eux, la bague d’étanchéité occupe une place prépondérante. Que ce soit pour protéger des roulements, retenir des lubrifiants ou empêcher l’intrusion de polluants extérieurs, ce composant est le garant de la longévité de vos installations industrielles.
Table des matières
Définition d’une bague d’étanchéité
Une bague d’étanchéité est un composant mécanique conçu pour assurer l’étanchéité entre deux milieux, généralement entre une pièce mobile (comme un arbre rotatif) et une pièce fixe (le logement). Son rôle principal est de maintenir le fluide lubrifiant à l’intérieur du mécanisme tout en empêchant les impuretés telles que la poussière, l’eau ou les résidus abrasifs de pénétrer dans le système.

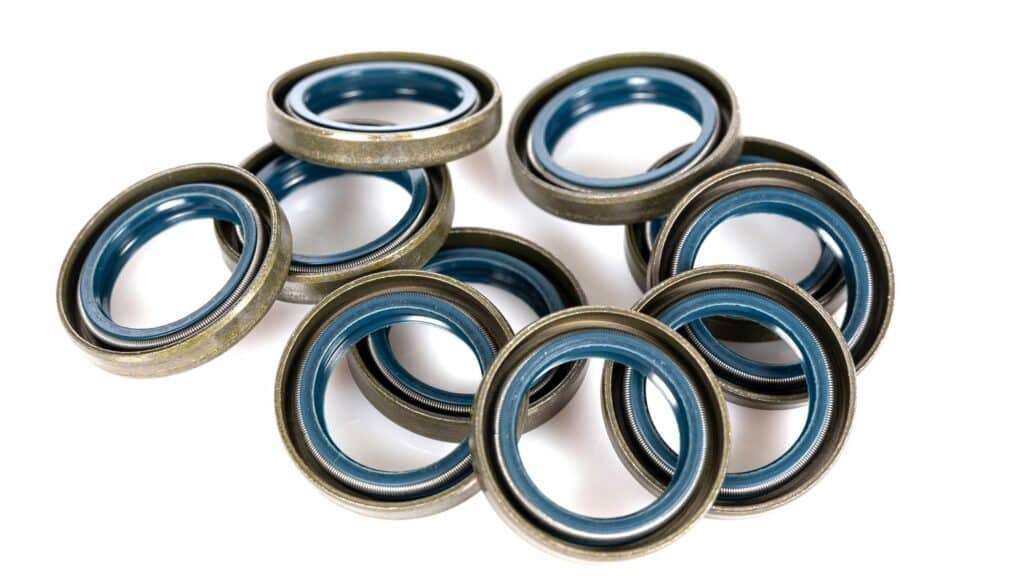

Il existe plusieurs types de bagues, la plus commune étant la bague à lèvre (souvent appelée joint SPI). Elle se compose généralement d’un corps en élastomère, d’une armature métallique pour la rigidité et d’un ressort qui maintient la lèvre en contact permanent avec l’arbre. Dans certains contextes techniques, il est important de ne pas confondre ces éléments avec d’autres composants de guidage. À ce sujet, vous pouvez consulter notre article sur la différence entre un palier lisse et une bague.
Les fonctions principales du joint d’étanchéité
- Rétention des lubrifiants : Elle évite les fuites d’huile ou de graisse, assurant ainsi une lubrification constante des parties en mouvement.
- Protection contre la contamination : Elle forme une barrière physique contre les agents externes qui pourraient causer une usure prématurée.
- Séparation de fluides : Dans certains systèmes complexes, elle permet d’isoler deux types de fluides différents.

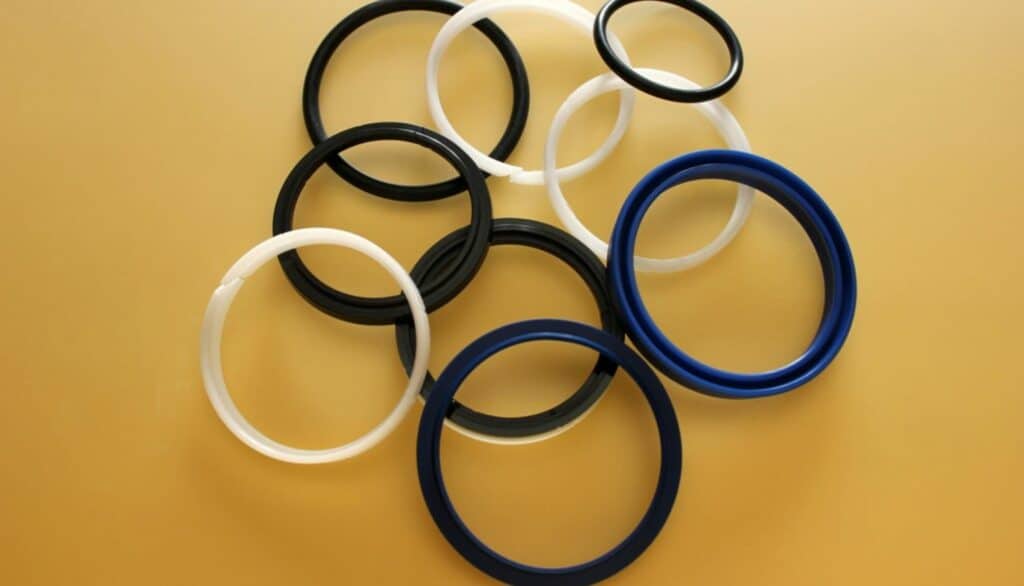

Les différents matériaux et types de bagues
Le choix d’une bague d’étanchéité dépend étroitement des conditions de service : température, vitesse de rotation, pression et nature du fluide.
| Matériau / Type | Caractéristiques principales | Applications courantes |
| NBR (Nitrile) | Bonne résistance aux huiles et aux graisses, solution économique | Industrie générale, automobile |
| FKM (Viton) | Haute résistance thermique et chimique | Industrie chimique, moteurs haute température |
| PTFE (Téflon) | Très faible coefficient de friction, excellente inertie chimique | Agroalimentaire, environnements corrosifs |
| Double lèvre | Protection renforcée grâce à une lèvre anti-poussière supplémentaire | Milieux très pollués (agriculture, construction)
|
Comment monter une bague d’étanchéité ?
Le montage est une étape cruciale. Une bague mal installée peut fuir immédiatement ou s’user de manière prématurée en quelques heures seulement. Avant toute manipulation, assurez-vous que l’arbre et le logement sont parfaitement propres et exempts de rayures.
Préparation de l’arbre et du logement
L’arbre doit présenter un état de surface soigné. Toute imperfection agira comme une lime sur la lèvre d’étanchéité. Il est fortement recommandé de freiner l’extrémité de l’arbre pour faciliter l’insertion.
Comment mettre une bague d’étanchéité avec précision ?
L’insertion doit se faire de manière parfaitement perpendiculaire à l’axe. Si la bague est montée de travers, la lèvre n’exercera pas une pression uniforme, provoquant une fuite. L’utilisation d’un tampon de montage ou d’une douille dont le diamètre correspond à celui de l’armature métallique est idéale. Appliquez une pression constante sans jamais frapper directement sur la lèvre souple.
Une lubrification légère de la lèvre et de l’arbre au moment de la pose est indispensable pour éviter un démarrage à sec qui brûlerait le matériau dès les premiers tours.
Pour savoir précisément où se situe ce composant par rapport aux autres éléments de guidage, reportez-vous à notre guide sur l’emplacement du palier.
Solutions alternatives et complémentaires
Dans de nombreuses applications modernes, notamment là où la maintenance doit être réduite au minimum, on cherche à s’affranchir de la lubrification complexe. Certains types de paliers intègrent des propriétés spécifiques qui facilitent la gestion de l’étanchéité ou supportent mieux les environnements sales. Pour explorer ces solutions techniques, vous pouvez vous renseigner sur la gamme de paliers lisses.
FAQ : Questions fréquentes sur les bagues d’étanchéité
Dans quel sens monter une bague à lèvre ?
En règle générale, la lèvre d’étanchéité (celle avec le ressort) doit être orientée vers le fluide que l’on souhaite retenir. Si l’objectif principal est d’empêcher l’entrée de pollution extérieure, on peut parfois inverser ce sens ou utiliser des bagues à double lèvre.
Pourquoi ma bague d’étanchéité fuit-elle après le remplacement ?
Plusieurs causes sont possibles : une lèvre endommagée lors du passage sur un épaulement vif de l’arbre, un montage de travers, ou un arbre déjà trop marqué par l’usure de l’ancien joint (phénomène de rainurage).
Peut-on réutiliser une bague d’étanchéité ?
Non, une bague d’étanchéité est un composant à usage unique. Lors du démontage, l’armature métallique et la lèvre subissent des déformations irréversibles qui compromettent toute réutilisation ultérieure.
Faut-il graisser une bague avant le montage ?
Oui, il est recommandé d’appliquer une fine couche de graisse compatible avec le matériau de la bague et le fluide du système sur la lèvre de contact. Cela réduit le frottement initial et facilite l’insertion sans risque de retournement de la lèvre.
