L’efficacité énergétique et la précision des systèmes de transmission linéaire sont au cœur des préoccupations des concepteurs mécaniques. Lors du choix d’un système de guidage et d’entraînement, une question fondamentale revient systématiquement : quel est le rendement d’une vis trapézoïdale ? Comprendre et calculer ce paramètre est essentiel pour dimensionner correctement un moteur, éviter la surchauffe des composants et optimiser la durée de vie de vos installations.
Table des matières
Qu’est-ce que le rendement d’une vis trapézoïdale ?
Le rendement mécanique (noté η) d’un système vis-écrou correspond au rapport entre la puissance utile restituée en sortie (le mouvement linéaire) et la puissance fournie en entrée (le couple de rotation). En d’autres termes, il mesure la part d’énergie qui n’est pas perdue sous forme de chaleur à cause des frottements.
Contrairement aux vis à billes, qui bénéficient d’un roulement fluide, la vis trapézoïdale repose sur un principe de frottement par glissement. Ce contact direct entre les flancs des filets de la vis et de l’écrou génère une résistance naturelle. C’est pourquoi le rendement d’une vis trapézoïdale est intrinsèquement plus faible, oscillant généralement entre 20 % et 50 %.
Cette caractéristique implique qu’une grande partie de l’énergie de rotation est dissipée. Cependant, ce faible rendement présente un avantage technique majeur : il favorise l’irréversibilité du système, permettant de maintenir une charge en position sans nécessiter de frein moteur permanent.
La formule de calcul du rendement d’une vis trapézoïdale
Pour déterminer avec précision le rendement théorique d’une liaison vis-écrou trapézoïdale, il faut mettre en relation l’angle d’hélice du filetage et l’angle de frottement des matériaux en contact.
La formule mathématique standard s’exprime ainsi :
η = tan(α) / tan(α + φ)
où :
- η représente le rendement ;
- α représente l’angle d’hélice ;
- φ représente l’angle de frottement.
Cette formule montre que :
- lorsque le frottement diminue, le rendement augmente ;
- lorsque l’angle d’hélice augmente, le rendement augmente également.
Cependant, un angle d’hélice plus important réduit souvent les capacités d’auto-blocage du système.
Tableau comparatif des rendements selon les couples de matériaux
Le choix du couple de friction est le facteur le plus déterminant sur le rendement final. Une vis en acier inoxydable ou en acier au carbone sera toujours associée à un écrou en matériau plus tendre (bronze ou polymères hautes performances) pour limiter l’usure.
Voici un comparatif des rendements moyens observés en fonction des configurations de matériaux et des conditions de lubrification :
| Couple de matériaux (Vis / Écrou) | Coefficient de frottement moyen (μ) | Rendement typique (η) | Conditions d’utilisation |
| Acier / Bronze (Sans lubrification) | 0,20 à 0,25 | 20% à 28% | Fort risque d’usure prématurée |
| Acier / Bronze (Lubrifié) | 0,10 à 0,15 | 30% à 45% | Maintenance régulière requise |
| Acier / Plastique standard | 0,18 à 0,22 | 22% à 30% | Charges faibles à modérées |
| Acier / Polymères optimisés | 0,08 à 0,12 | 35% à 50% | Fonctionnement à sec, sans entretien |

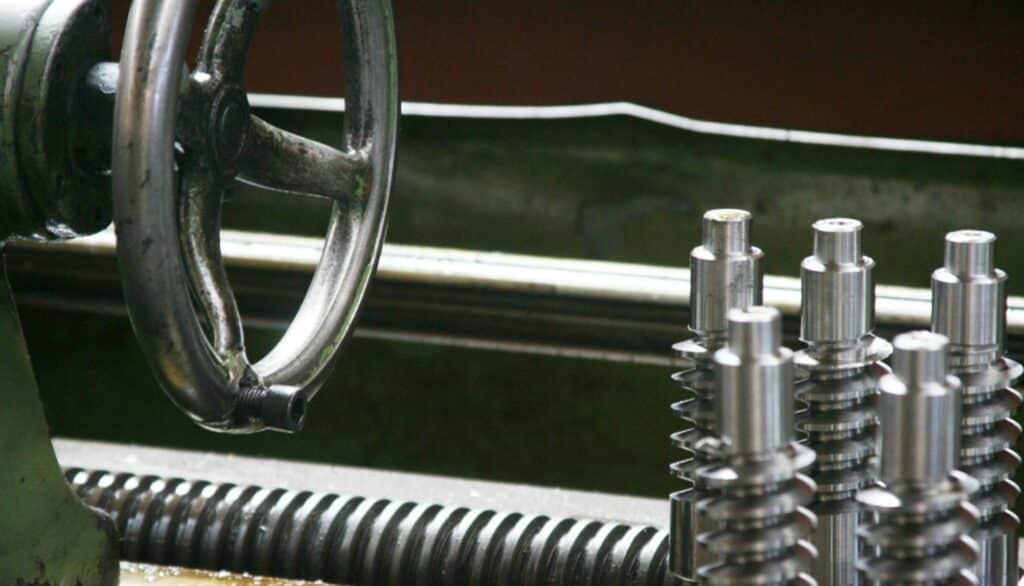

Les facteurs qui influencent le rendement
Plusieurs paramètres physiques et géométriques modifient directement l’efficacité d’une transmission par vis trapézoïdale au quotidien.
L’angle d’hélice et le pas de la vis
Le pas de la vis (la distance parcourue en un tour) joue un rôle majeur. À diamètre égal, une vis avec un pas rapide possède un angle d’hélice plus important. Cet angle plus prononcé convertit plus efficacement le couple de rotation en force axiale linéaire, ce qui augmente le rendement. À l’inverse, un pas très fin (faible angle) engendre plus de pertes par frottement pour une même distance parcourue.
La nature des matériaux et l’état de surface
La rugosité de la vis filetée influence directement le coefficient de friction. Une vis rectifiée offrira un meilleur rendement qu’une vis simplement roulée en raison d’une surface plus lisse. Côté écrou, l’utilisation de polymères enrichis en lubrifiants solides permet de réduire la friction de manière constante.
La lubrification et la maintenance
Pour les couples traditionnels comme l’acier et le bronze, l’absence de lubrification fluide (huile ou graisse) fait s’effondrer le rendement et provoque un échauffement thermique destructeur. Les solutions fonctionnant à sec éliminent cette dépendance tout en maintenant un rendement stable dans le temps, sans capter les poussières abrasives.
Comment optimiser le rendement de votre transmission linéaire ?
Si votre application exige une efficacité énergétique supérieure sans pour autant basculer vers les coûts élevés d’une technologie à billes, des alternatives géométriques existent.
L’optimisation passe par le choix de filetages à hauts rendements. En modifiant l’angle des flancs et la géométrie globale du filet, il est possible de maximiser la surface de contact utile tout en réduisant les zones de friction inutile. Pour approfondir ces aspects techniques de conception, vous pouvez consulter notre guide sur les différents termes liés à la vis trapézoïdale.
Il est également crucial de ne pas confondre les géométries lors de la phase d’étude. Une analyse comparative permet de choisir le profil le plus adapté à la dynamique de votre machine ; découvrez à ce sujet quelle est la différence entre une vis trapézoïdale et hélicoïdale pour orienter votre choix technique.
Enfin, le remplacement des écrous en bronze par des écrous en polymères techniques permet d’obtenir un coefficient de friction optimisé et constant, y compris sans apport de graisse externe. Pour intégrer ces calculs de performance dans vos conceptions, les dimensions standards restent indispensables. Vous trouverez les gammes de filetages conformes aux normes industrielles sur la page dédiée aux vis trapézoïdales métriques.
Foire aux questions (FAQ)
Quel est le rendement moyen d’une vis trapézoïdale ?
Le rendement se situe généralement entre 20 % et 50 %, selon la géométrie de la vis, les matériaux utilisés et les conditions de fonctionnement.
Pourquoi une vis trapézoïdale a-t-elle un rendement inférieur à une vis à billes ?
Parce qu’elle fonctionne avec un contact glissant entre la vis et l’écrou, alors qu’une vis à billes utilise un contact roulant générant beaucoup moins de frottements.
Un rendement faible est-il forcément un défaut ?
Non. Un rendement plus faible favorise souvent l’auto-blocage, ce qui permet de maintenir une charge sans frein supplémentaire.
Peut-on améliorer le rendement d’une vis trapézoïdale ?
Oui. Le choix du matériau de l’écrou, la qualité de l’alignement, le pas de la vis et la réduction des frottements permettent d’augmenter le rendement global.
Quelle est la différence entre rendement et auto-blocage ?
Le rendement mesure l’efficacité énergétique du système. L’auto-blocage désigne sa capacité à empêcher un retour en arrière sous l’effet de la charge. Les deux notions sont étroitement liées : plus le rendement est élevé, moins l’auto-blocage est généralement important.
