Dans l’industrie et la conception mécanique, la maîtrise des mouvements est une priorité. Si la rotation est omniprésente, le déplacement en ligne droite est tout aussi crucial pour de nombreuses machines. Pour assurer ce déplacement de manière fluide et précise, les ingénieurs utilisent un composant spécifique souvent appelé roulement linéaire. D’un point de vue purement technique, le terme générique exact est en réalité le guidage linéaire. Ce dispositif permet de diriger un élément mobile le long d’un axe rectiligne avec un minimum de friction.
Table des matières
Définition et principe du guidage linéaire

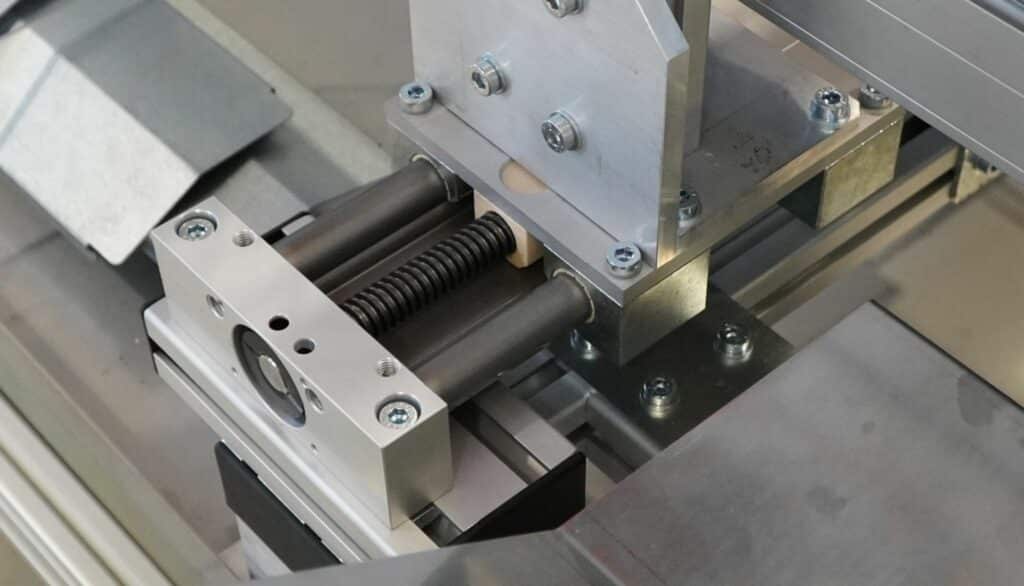

Un guidage linéaire est un système mécanique conçu pour guider un objet dans une seule direction de l’espace, le long d’une trajectoire droite. Il se compose généralement de deux éléments principaux : une partie fixe qui sert de support (le rail, l’arbre ou la glissière) et une partie mobile (le patin, la douille ou le chariot) qui supporte la charge à déplacer.
L’objectif principal de ce composant est de réduire le coefficient de frottement entre les surfaces en contact. Sans ce dispositif, le déplacement d’une lourde charge mécanique provoquerait une usure rapide des pièces, une surconsommation d’énergie et un manque de précision.
Pour vous accompagner pas à pas dans la définition de votre architecture mécanique, découvrez notre guide complet pour savoir comment choisir un guidage linéaire.
Les deux grandes technologies : roulement vs glissement
Il existe deux manières principales de réaliser un déplacement linéaire. Le choix entre ces deux technologies dépend directement des contraintes de votre application mécanique.
Les systèmes par roulement mécanique
Cette technologie utilise des éléments roulants, le plus souvent des billes ou des rouleaux à recirculation, logés à l’intérieur du patin mobile. Ces éléments tournent en boucle continue lorsque le chariot se déplace. Cela permet d’obtenir un coefficient de friction extrêmement bas et une grande rigidité, idéale pour les applications de très haute précision.
Les systèmes par glissement linéaire
Cette approche moderne supprime complètement les éléments roulants. Le chariot mobile est équipé de paliers lisses en polymères hautes performances qui glissent directement sur le rail métallique. Le mouvement repose sur les propriétés tribologiques des matériaux, offrant un fonctionnement totalement à sec, sans aucune lubrification externe.
Pourquoi choisir un guidage linéaire par glissement en polymère ?
Si les systèmes à billes ont longtemps été la norme, les solutions de guidage linéaire par glissement gagnent une place prépondérante dans l’industrie moderne grâce à des avantages techniques exclusifs.
Une résistance totale à la saleté et à la poussière
Les roulements à billes traditionnels nécessitent de la graisse pour fonctionner. Cette graisse capte les poussières, les copeaux ou le sable, formant une pâte abrasive qui bloque rapidement les billes. Les polymères fonctionnant à sec repoussent les impuretés, ce qui les rend extrêmement fiables dans les milieux industriels difficiles.
Un fonctionnement silencieux et léger
L’absence de billes métalliques en mouvement élimine les bruits de cliquetis mécaniques. De plus, l’utilisation combinée de rails en aluminium anodisé et de patins en plastique technique permet de réduire considérablement le poids total de la structure, un atout majeur pour les axes automatisés rapides.
Zéro maintenance et réduction des coûts
Ne nécessitant aucun apport d’huile ou de graisse, ces systèmes réduisent les coûts d’exploitation et éliminent les risques de contamination des produits finis, une exigence stricte dans les industries agroalimentaires, pharmaceutiques ou d’emballage.
Tableau comparatif des technologies de guidage linéaire
Ce tableau synthétique vous permet de comparer les performances d’un système à roulement de billes classique face à un système de guidage par glissement en polymère.
| Critères de performance | Système linéaire à recirculation de billes | Système de guidage linéaire par glissement |
| Coefficient de frottement | Très faible | Faible à modéré |
| Précision mécanique | Extrêmement élevée | Bonne à très bonne |
| Besoin en lubrification | Obligatoire et régulier | Aucun (fonctionnement à sec) |
| Niveau sonore | Modéré (bruit des billes) | Très faible (silencieux) |
| Sensibilité aux poussières | Très élevée (grippage) | Nulle |
| Résistance à la corrosion | Faible (acier sensible) | Excellente (aluminium et plastique) |
Critères essentiels pour dimensionner votre système linéaire
Le choix d’un guidage ne s’improvise pas. Pour garantir la fiabilité de votre installation, plusieurs paramètres physiques doivent être analysés avec précision :
- La charge utile : Le poids total de l’élément à déplacer, ainsi que l’orientation de cette force (verticale, horizontale ou suspendue).
- La vitesse et l’accélération : Les cadences de la machine dictent le choix du matériau. Les vitesses élevées nécessitent des composants capables de dissiper efficacement la chaleur due à la friction.
- La longueur de course : La distance totale que doit parcourir le chariot mobile définit la longueur du rail de guidage.
- Les conditions environnementales : Les températures extrêmes, l’exposition à l’eau, aux produits chimiques de nettoyage ou à des particules abrasives orientent immédiatement vers des matériaux spécifiques.

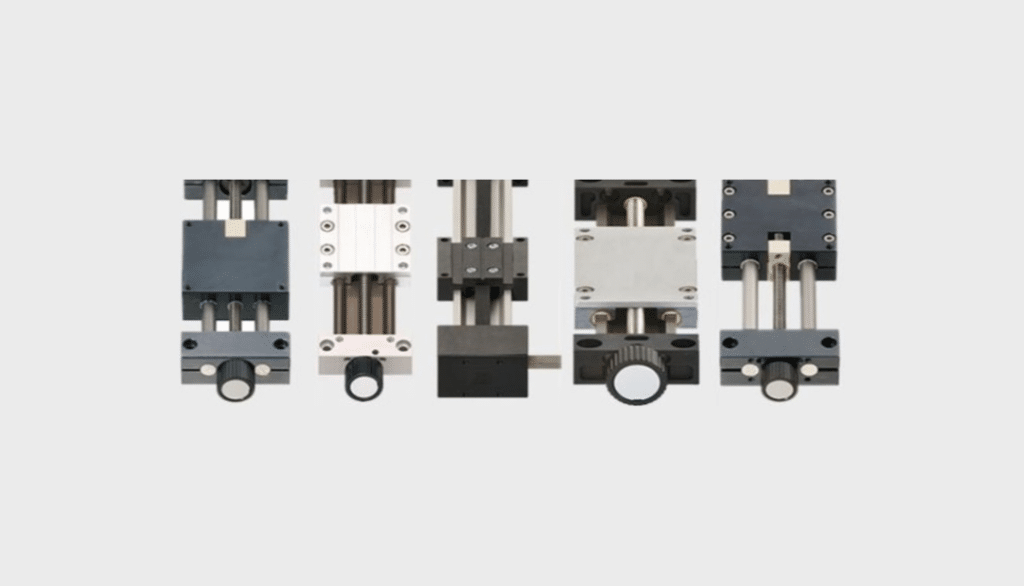

Pour répondre à la diversité de ces besoins, les bureaux d’études s’appuient sur des gammes modulaires. Vous pouvez découvrir les différentes configurations de rails et de chariots disponibles en consultant notre section dédiée au guidage linéaire afin de trouver la géométrie adaptée à votre projet.
FAQ : Questions fréquentes sur les roulements et guidages linéaires
Quelle est la durée de vie d’un guidage linéaire sans graisse ?
La durée de vie d’un système par glissement en polymère dépend du facteur PV (Pression x Vitesse) et de l’environnement de travail. Grâce à des outils de calcul basés sur des millions de tests, il est possible de prédire avec précision la durée de vie exacte en heures ou en kilomètres de chaque matériau avant même son installation.
Comment nettoyer un rail de guidage linéaire ?
Pour les systèmes fonctionnant à sec, le nettoyage est extrêmement simple puisqu’il n’y a pas de graisse collante. Un simple coup de chiffon, un jet d’eau ou de l’air comprimé suffit pour retirer les impuretés en surface sans risquer de détériorer le mécanisme.
Peut-on remplacer un roulement à billes linéaire par un guidage en plastique ?
Oui, dans la grande majorité des applications. Il existe des gammes de douilles ou de patins en polymère spécialement conçues avec les mêmes dimensions standardisées que les roulements métalliques. Cela permis un remplacement direct sans avoir à modifier les pièces de structure existantes.
