Dans une machine industrielle, la gestion des câbles en mouvement est un élément critique pour la fiabilité et la durée de vie de l’installation. Les chaînes porte-câbles (aussi appelées chaînes d’énergie) permettent de guider et protéger les câbles électriques, pneumatiques ou hydrauliques lors des mouvements répétés d’une machine.
Mais une question revient souvent lors de la conception ou du dimensionnement d’un système : quelle est la longueur idéale pour une chaîne porte-câbles ?
La réponse dépend de plusieurs paramètres techniques, notamment la course de la machine, le rayon de courbure de la chaîne ou encore le type de mouvement. Dans cet article, nous allons détailler les méthodes utilisées dans l’industrie pour déterminer la bonne longueur et éviter les erreurs les plus fréquentes.
Pourquoi la longueur d’une chaîne porte-câbles est-elle si importante ?
Une chaîne porte-câbles doit être dimensionnée avec précision pour garantir un fonctionnement optimal.
Si la chaîne est trop courte, elle risque de subir des contraintes excessives, d’endommager les câbles ou de limiter le mouvement de la machine. À l’inverse, une chaîne trop longue peut provoquer un mauvais guidage, un empilement incorrect ou une usure prématurée.
Une longueur adaptée permet donc :
- d’assurer un guidage fiable des câbles
- de garantir un rayon de courbure respecté
- de limiter les contraintes mécaniques
- d’optimiser la durée de vie des câbles et de la chaîne
La bonne longueur contribue également à améliorer la sécurité et la maintenance de l’installation.
Les paramètres qui déterminent la longueur d’une chaîne porte-câbles
Le calcul de la longueur ne se fait jamais au hasard. Plusieurs facteurs techniques doivent être pris en compte.
La course de la machine
La course correspond à la distance maximale parcourue par l’axe mobile de la machine. C’est le premier paramètre utilisé pour déterminer la longueur de la chaîne.
Dans la plupart des applications horizontales standard, la longueur de chaîne est calculée à partir de la formule suivante :
Longueur de chaîne ≈ (Course / 2) + longueur liée au rayon de courbure
Cette configuration correspond au fonctionnement classique en forme de S ou de boucle.

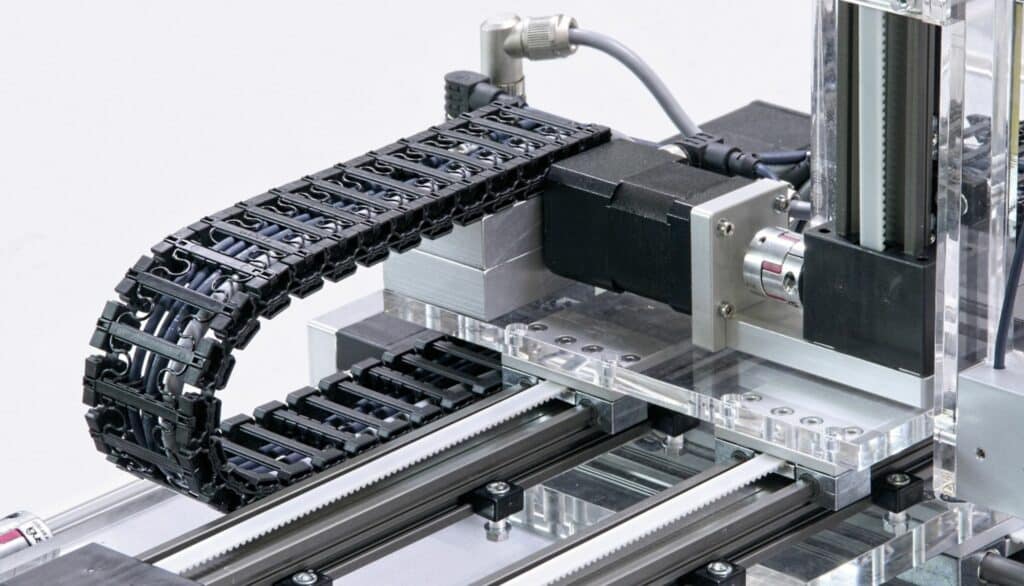

Le rayon de courbure de la chaîne
Chaque chaîne porte-câbles possède un rayon de courbure minimal, défini par sa conception et par les câbles qu’elle transporte.
Un rayon trop petit peut endommager les câbles ou provoquer des contraintes excessives sur la chaîne. C’est pourquoi il doit être intégré au calcul de la longueur.
Plus le rayon est grand, plus la chaîne aura besoin de longueur supplémentaire pour fonctionner correctement.
La hauteur de montage
La position des points fixes et mobiles influence également la longueur nécessaire. Selon que la chaîne est montée :
- horizontalement
- verticalement
- en mouvement latéral
Le calcul peut varier légèrement.
Calcul de la longueur d’une chaîne porte-câbles
Dans les applications industrielles les plus courantes, la longueur de chaîne se calcule avec une formule simple utilisée par les bureaux d’études.
Formule standard :
Longueur de chaîne = (Course / 2) + (π × Rayon de courbure)
Cette formule correspond au fonctionnement typique d’une chaîne reposant sur elle-même pendant le déplacement.
Exemple concret
Imaginons une machine avec :
- une course de 4 mètres
- un rayon de courbure de 200 mm
Le calcul donne :
Longueur = (4000 / 2) + (3,14 × 200)
Longueur ≈ 2000 + 628
Longueur ≈ 2628 mm
Dans ce cas, la chaîne idéale mesure environ 2,63 mètres.
Tableau indicatif de longueur de chaîne porte-câbles
Le tableau suivant permet d’avoir un ordre de grandeur pour certaines applications standards.
| Course de la machine | Rayon de courbure | Longueur approximative de chaîne |
| 1 m | 100 mm | 1,31 m |
| 2 m | 150 mm | 1,97 m |
| 3 m | 200 mm | 2,63 m |
| 4 m | 250 mm | 3,28 m |
| 6 m | 300 mm | 4,94 m |
Ces valeurs restent indicatives. Dans un projet réel, il est recommandé d’effectuer un dimensionnement précis en tenant compte du poids des câbles et des conditions d’utilisation.

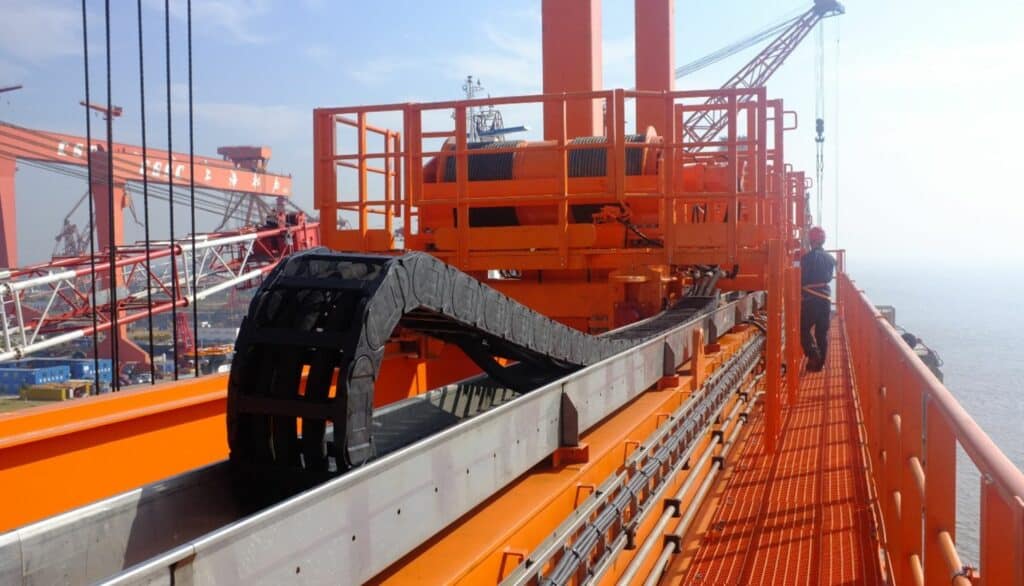

L’influence de la vitesse et de l’accélération
La longueur de chaîne n’est pas le seul critère de performance. La vitesse et l’accélération du système jouent également un rôle majeur dans le dimensionnement.
Lorsque les mouvements sont rapides, les contraintes sur la chaîne et sur les câbles augmentent. Dans ce cas, il est souvent nécessaire d’optimiser :
- le rayon de courbure
- la structure de la chaîne
- la répartition des câbles
Pour mieux comprendre l’impact de la vitesse sur le fonctionnement d’une chaîne, vous pouvez consulter cet article détaillé : À quelle vitesse peut-on utiliser une chaîne porte-câble ?
L’importance de la résistance mécanique de la chaîne
La longueur influence également la portée autoportante de la chaîne. Au-delà d’une certaine distance, la chaîne ne peut plus se soutenir seule et nécessite un support ou un système de guidage.
Une chaîne mal dimensionnée peut entraîner :
- un affaissement de la partie supérieure
- une usure prématurée
- des vibrations dans le système
C’est pourquoi il est important de choisir une chaîne dont la structure et les matériaux sont adaptés à l’application. Les caractéristiques de résistance jouent ici un rôle essentiel.
Pour approfondir ce point, vous pouvez consulter cet article explicatif
Comment choisir la bonne chaîne porte-câbles ?
Au-delà de la longueur, plusieurs critères doivent être analysés lors du choix d’une chaîne :
- le type de câbles transportés
- le poids total du remplissage
- l’environnement (poussière, humidité, produits chimiques)
- la vitesse et l’accélération de la machine
- la course totale
Ces paramètres influencent directement la performance et la durée de vie de la chaîne.
Pour découvrir les différentes solutions existantes et leurs caractéristiques techniques, vous pouvez consulter la page dédiée aux chaînes porte-câbles
Les erreurs les plus fréquentes lors du dimensionnement
Certaines erreurs sont régulièrement observées lors de la conception d’un système de guidage de câbles.
La première consiste à ne pas respecter le rayon de courbure minimal du câble en dynamique en chaîne porte-câbles. Cela peut entraîner des ruptures prématurées.
La seconde est de sous-estimer la longueur nécessaire, ce qui provoque des contraintes excessives sur la chaîne.
Enfin, il arrive souvent que le poids des câbles soit mal évalué, ce qui influence la portée autoportante et la stabilité du système.
Un dimensionnement précis dès la phase de conception permet d’éviter ces problèmes et d’augmenter significativement la durée de vie de l’installation.
FAQ : longueur des chaînes porte-câbles
Comment calculer la longueur d’une chaîne porte-câbles ?
La méthode la plus courante consiste à utiliser la formule :
Longueur = (Course / 2) + (π × Rayon de courbure).
Elle correspond au fonctionnement standard d’une chaîne reposant sur elle-même.
Peut-on utiliser une chaîne plus longue que nécessaire ?
C’est possible, mais ce n’est généralement pas recommandé. Une chaîne trop longue peut provoquer un mauvais empilement ou des frottements inutiles, ce qui accélère l’usure.

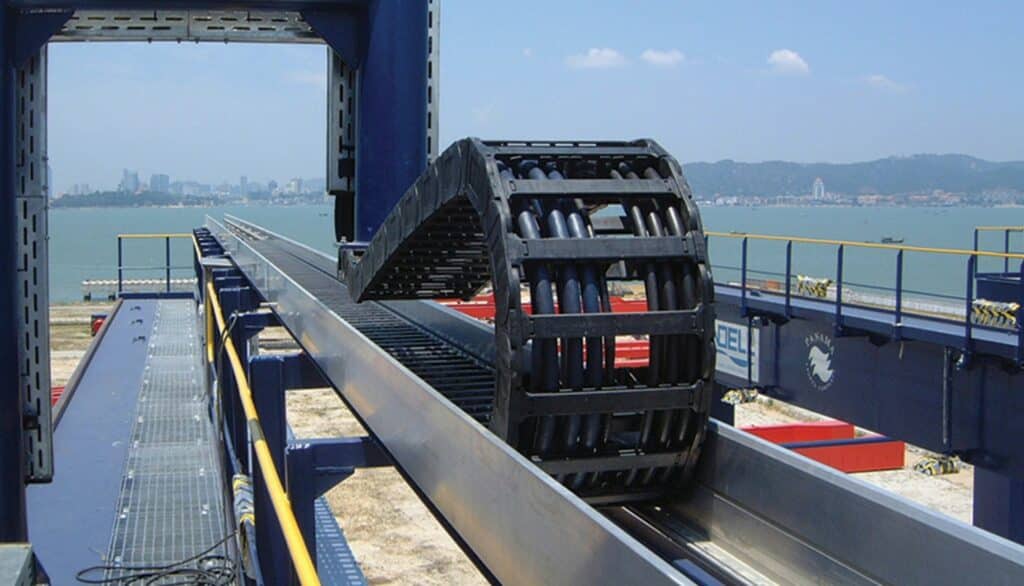

Quelle est la longueur maximale d’une chaîne porte-câbles ?
Il n’existe pas de limite universelle. La longueur maximale dépend de la portée autoportante de la chaîne et du poids des câbles transportés. Pour les longues courses, des systèmes de guidage ou des chaînes spécifiques peuvent être utilisés.
La longueur dépend-elle du type de câble ?
Oui. Les câbles ont chacun un rayon de courbure minimal qui doit être respecté. Cela influence directement le rayon de la chaîne et donc sa longueur.
Comment dimensionner correctement une chaîne porte-câbles ?
Le dimensionnement doit prendre en compte plusieurs paramètres : course, rayon de courbure, poids des câbles, vitesse et environnement. Les fabricants proposent généralement des outils ou des recommandations techniques pour faciliter ce calcul.
