Les chaînes porte-câbles sont des composants essentiels dans de nombreuses applications industrielles. Elles protègent les câbles et les flexibles, garantissant leur bon fonctionnement même dans des environnements difficiles. Mais qu’est-ce qui rend vraiment une chaîne porte-câble robuste ? Comment s’assurer qu’elle résistera dans la durée ?
Dans cet article, on vous explique ce qui définit la solidité d’une chaîne porte-câble, comment évaluer sa durabilité et quelles erreurs éviter pour faire le bon choix.
Table des matières
Qu’est-ce qui définit la solidité d’une chaîne porte-câble ?
La solidité d’une chaîne porte-câble dépend de plusieurs facteurs :
-
Le matériau utilisé
- Polymères techniques : Aujourd’hui, la majorité des chaînes porte-câbles hautes performances sont fabriquées en plastiques techniques optimisés. Ces matériaux sont renforcés avec des fibres, sans graisse, et résistent à l’usure, aux chocs et aux environnements agressifs (huile, produits chimiques, etc.). Ils sont également légers, réduisant ainsi la charge sur les systèmes d’entraînement.
- Acier / Inox : Utilisés dans des contextes spécifiques, notamment en milieu salin, à haute température ou pour des charges très lourdes. Ils sont plus lourds et nécessitent souvent plus de maintenance.

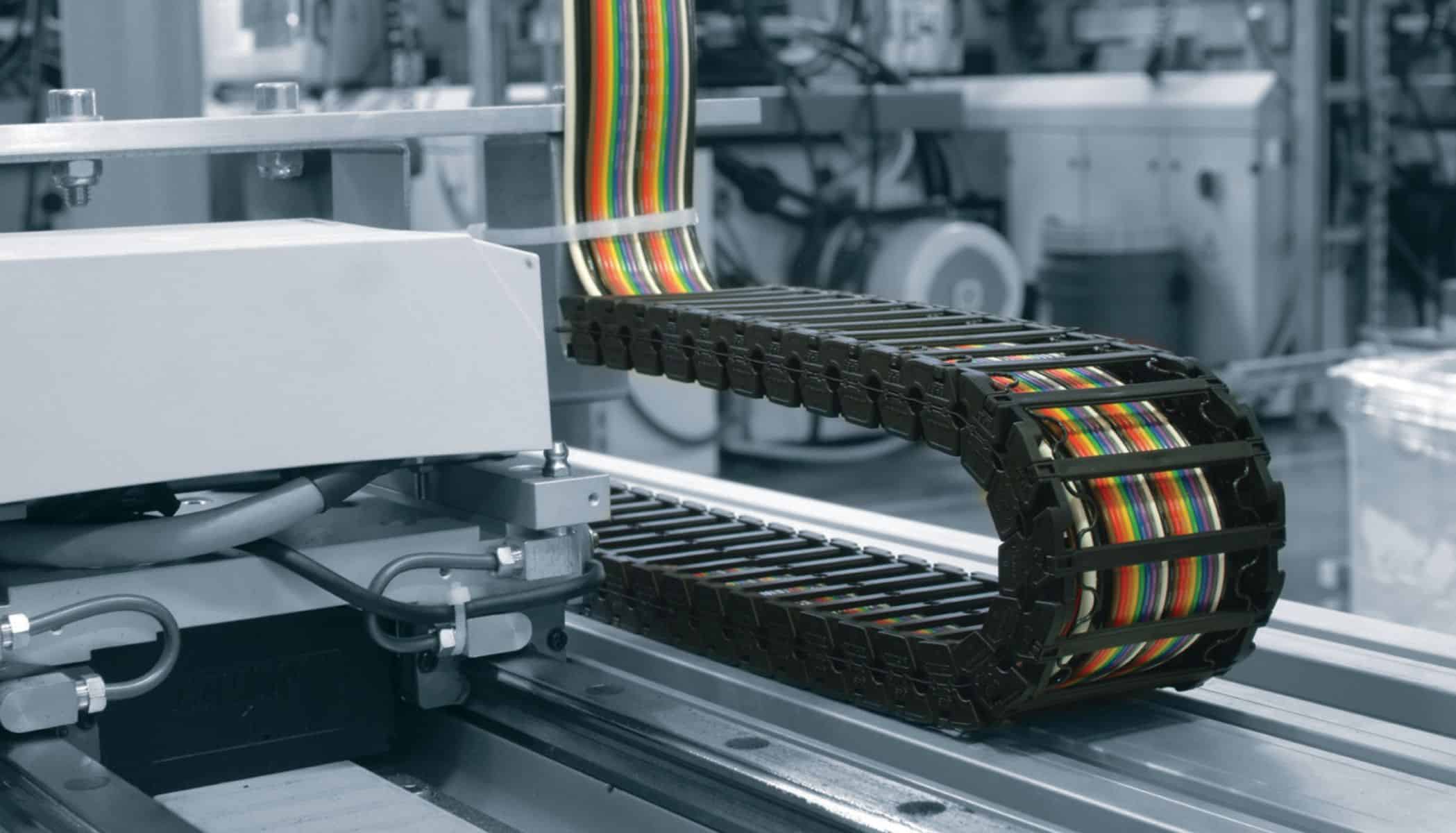

Bon à savoir : Certaines chaînes porte-câbles en polymères testées en laboratoire peuvent dépasser les 10 millions de cycles sans défaillance.
-
La conception mécanique
Une chaîne robuste se reconnaît à :
- Une structure fermée ou semi-fermée, offrant une meilleure protection des câbles contre les débris et les impacts
- Des axes moulés ou intégrés, évitant les points faibles et les risques de corrosion
- Une résistance aux torsions et aux efforts latéraux, essentielle pour les applications à grande vitesse ou en mouvements complexes
-
Les conditions d’utilisation
Même la meilleure chaîne peut échouer si elle est mal choisie ou mal installée :
- Course trop longue ou non guidée,
- Vitesse trop élevée sans amortissement,
- Rayon de courbure non respecté,
- Présence de copeaux ou de particules abrasives.
- Câbles électriques non adaptés aux sollicitations dynamiques
Chaîne porte-câble polymère ou acier : laquelle est la plus robuste ?
C’est souvent contre-intuitif, mais oui, une chaîne en polymère peut être aussi robuste, voire plus, qu’une chaîne en acier dans de nombreux cas. Grâce aux avancées en matériaux, ces chaînes offrent :
- Résistance à la corrosion (contrairement à l’acier),
- Poids réduit, limitant l’usure des systèmes d’entraînement,
- Excellente résistance à l’usure (abrasion, friction),
- Fonctionnement silencieux,
- Moins de maintenance, sans besoin de graissage,
- Tolérance aux températures extrêmes (-40°C à +120°C voire plus).
Pourquoi certaines chaînes cassent-elles prématurément ?
La solidité dépend autant du produit que de son bon usage. Les principales causes de casse prématurée sont :
- Choix du mauvais rayon de courbure,
- Mauvais guidage sur les longues courses,
- Surcharge en poids,
- Absence de test préalable,
- Utilisation dans un environnement inadapté (copeaux métalliques chauds, acides, etc.).
Exemple courant : Utiliser une chaîne ouverte dans un environnement chargé en copeaux métalliques chauds peut provoquer une usure rapide et une casse prématurée.
Comment bien choisir une chaîne porte-câble robuste ?
- Analysez précisément votre environnement (température, poussière, humidité, vibrations).
- Calculez la charge dynamique totale (câbles, flexibles, accessoires).
- Vérifiez le nombre de cycles et la vitesse de déplacement.
- Utilisez des outils de dimensionnement professionnels.
- Optez pour un fournisseur capable de garantir la durée de vie.

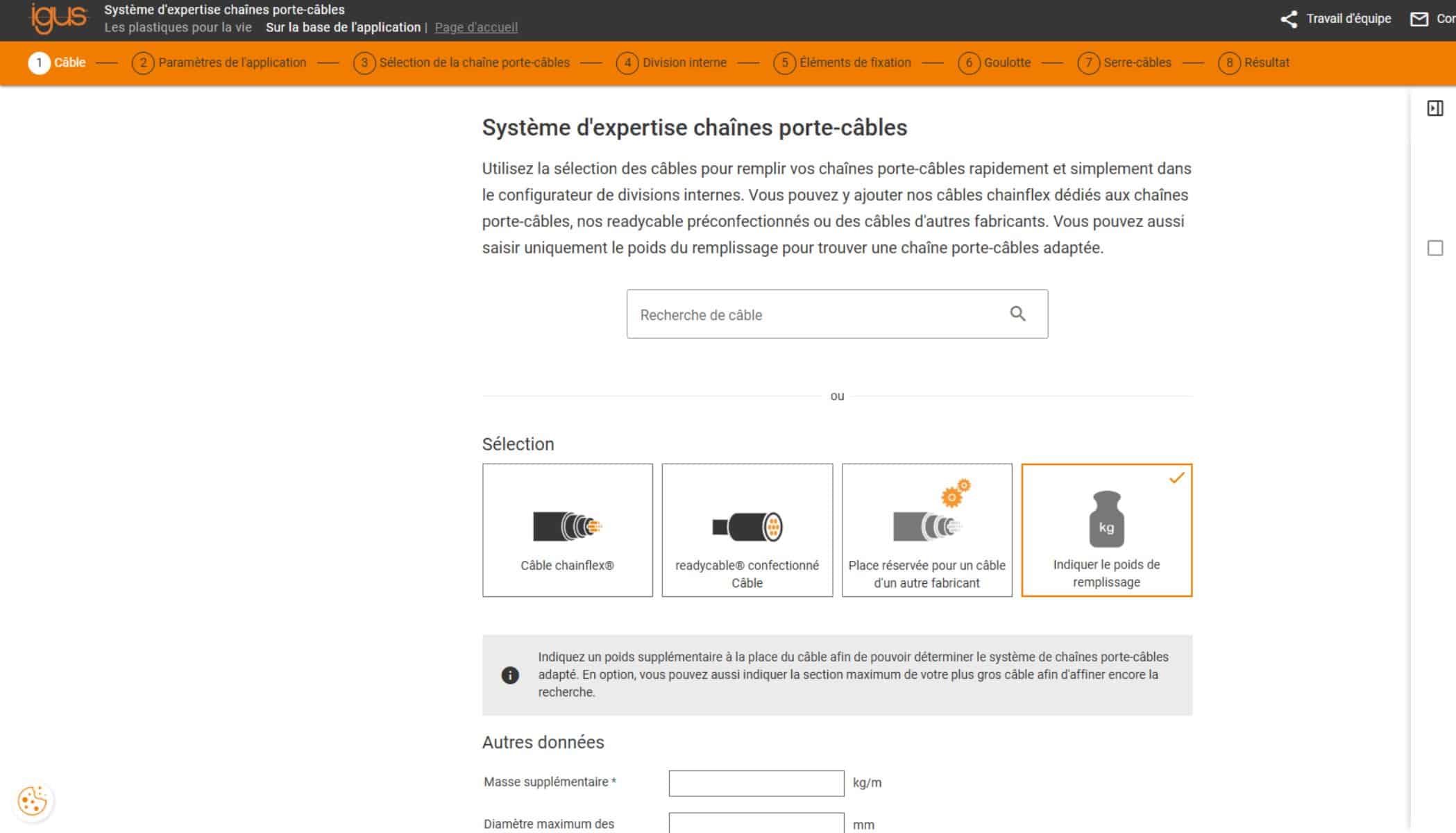

Bon à savoir : Un outil en ligne comme le configurateur igus® permet de simuler la durée de vie d’une chaîne en fonction de votre installation.
La solidité d’une chaîne porte-câble dépend surtout de la bonne association produit/environnement. Par exemple, dans des environnements exigeants comme les installations maritimes, il est essentiel de choisir des équipements conçus pour résister à la corrosion et aux conditions climatiques difficiles.
Découvrez comment ces solutions sont utilisées dans des projets complexes comme les déchargeurs de navires dans cet article sur les équipements robustes pour le secteur naval. Que vous choisissiez une chaîne en acier ou en polymère, le mieux reste de tester ou simuler votre cas réel via des outils en ligne, ou de consulter un spécialiste en motion plastique pour éviter les mauvaises surprises.
FAQ – Vos questions sur la solidité des chaînes porte-câbles
Une chaîne plastique peut-elle être aussi robuste qu’une chaîne métallique ?
Oui, surtout si elle est en polymère technique renforcé. Elle sera plus légère, plus résistante à la corrosion et souvent plus durable dans les mouvements répétés.
Quelle est la durée de vie moyenne d’une chaîne porte-câble ?
Certaines chaînes porte-câbles dépassent les 10 millions de cycles. La durée dépend de l’environnement et de l’installation.
Puis-je utiliser une chaîne porte-câbles à l’extérieur ?
Oui, à condition de choisir un modèle conçu pour les conditions climatiques (UV, pluie, neige, gel).
Comment éviter la casse d’une chaîne porte-câble ?
Respectez les rayons de courbure, évitez de surcharger la chaîne et utilisez des séparateurs internes adaptés.
